5D MARK2 분해

주의 : 정전기를 조심하십시오. 대부분의 단계는 단순히 나사를 풀거나 민감한 전자 제품 근처에서 작업하는 리본 케이블의 플러그를 뽑는 것입니다. 정전기 방전으로 인해 카메라가 벽돌로 바뀌지 않도록 항상 지켜주십시오.

주의 : 정전기 방전만으로 카메라를 죽일 수있는 것은 아닙니다! 스크루 드라이버의 끝을 메인 보드를 통해 미끄러지 듯 붙이거나 리본 케이블을 꼬거나 노출 된 센서를 긁으면 모두 동일한 효과가 있습니다.

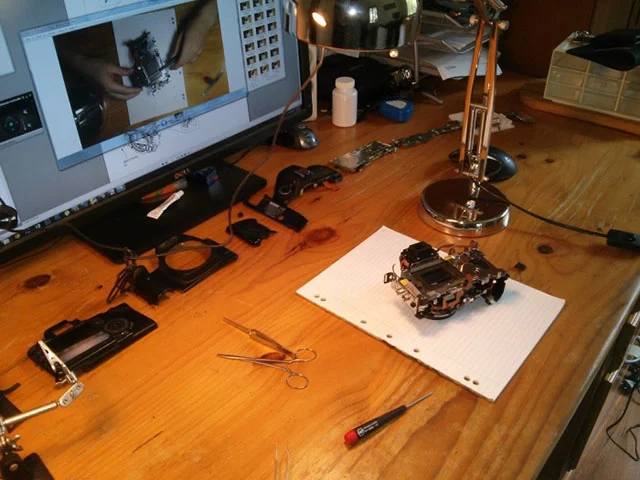

참고 : 어디로 가는지 기록하는 방법이 있습니다. 크기가 다른 나사가 많이 있지만 구멍은 모두 동일하게 보입니다. 나는 많은 구획을 가진 콘테이너를 가지고 있었고, 내가 각각에 넣었던 것에 대한 기술을 적어서 시작했다. 이것은 충분히 시각적이지 않았습니다! 나는 원래의 위치에 놓인 나사를 사용하여 책상 주위로 시계 반대 방향으로 모든 구성 요소를 시계 방향으로 배치하여 반 시계 방향으로 다시 조립할 때 알았다. 나는 또한 확실하지 않을 때 웹캠으로 찍은 시간 경과 이미지를 다시 언급했습니다.

Canon 5D Mark II 부품 카탈로그 (Google에서 확인할 수 있음)는이 가이드를 읽는 동안 참조 할 수 있습니다.

확인 가자.

1. 고무 그립 : 손톱을 거기에 집어 넣은 다음 다 꺼내십시오.

2. 시간 및 날짜 배터리 : 보조 입력을 덮고있는 고무 플랩을 들어 올리고 하단의 단일 나사를 제거하고 배터리 홀더를 꺼냅니다.

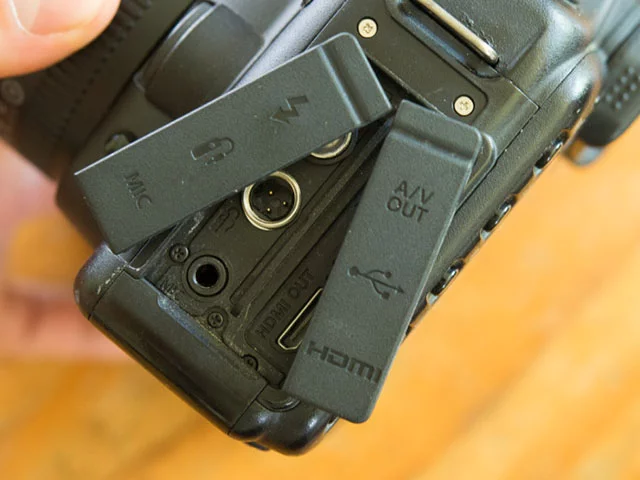

3. 고무 플랩 / 보조 덮개 : 세 개의 나사를 제거하십시오. 참고로 긴 은색 두 개가 맨 위에 있습니다.

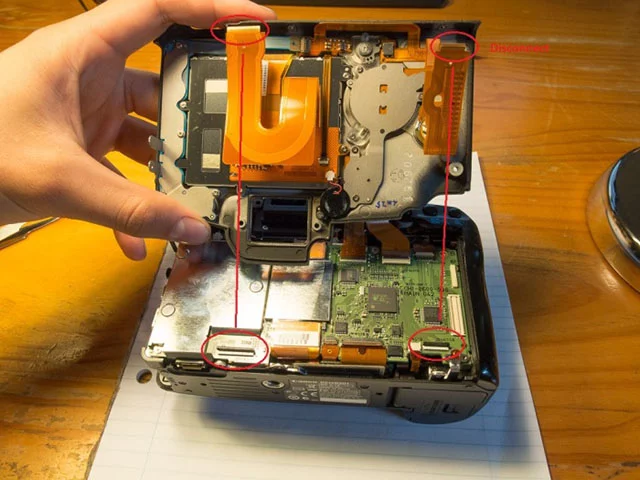

4. 후면 케이스 및 LCD 화면 : 모든 나사를 제거하십시오 : 접안 렌즈의 양쪽에 2 개의 긴 나사. 단일 은색 나사는 CF 슬롯 덮개의 왼쪽으로갑니다. 카메라 밑면의 나사 3 개는 바닥에있는 플러그 옆에있는 나사가 다른 두 개보다 짧음에 유의하십시오. 후면 덮개를 분리하기 전에 두 개의 리본 케이블을 분리해야합니다. 커넥터에는 리본 케이블을 분리 할 수있는 팝업 탭이 있습니다.

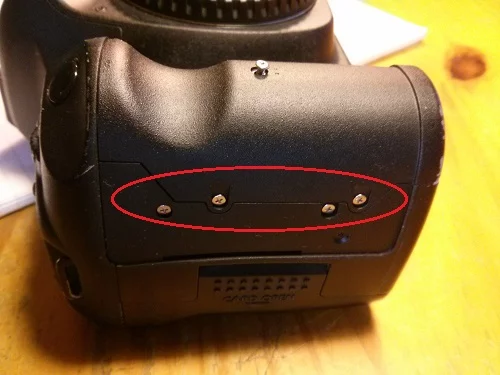

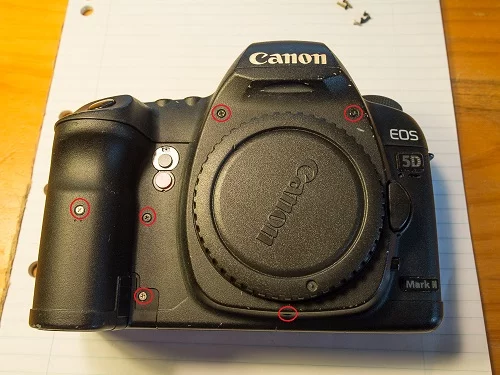

5. 전면 케이스 : 그립 측면 : 4 개의 짧은 은색 나사 2 개. 정면에서 : 렌즈 장착 대 주변 3. 그립과 렌즈 마운트 사이의 움푹 들어간 부분에 2 개 더. 뒤쪽에는 메인 보드에 2 핀 커넥터 (빨간색 / 검정색 와이어)가 연결되어 있습니다. 이것을 분리하십시오. 핀셋을 사용하여 충분한 그립감을 얻을 수 없었고 커넥터를 들어 올리거나 내 리도록 면도기를 사용해야했습니다.

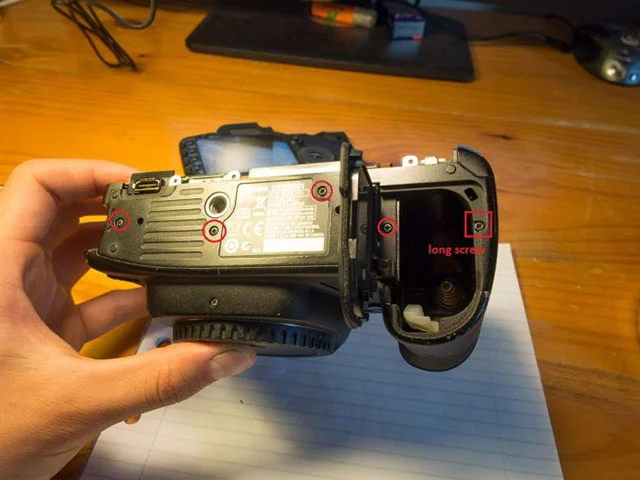

6. 밑면 케이스 : 5 개의 나사 - 4 개의 짧은 나사 및 배터리 슬롯 오른쪽의 긴 나사

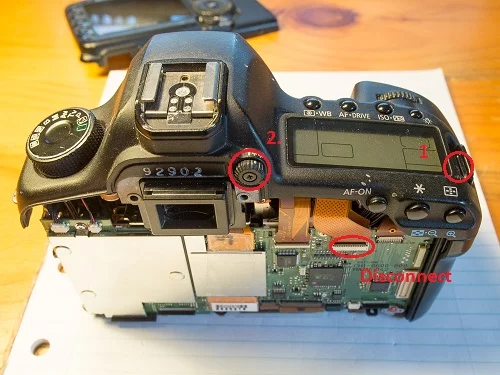

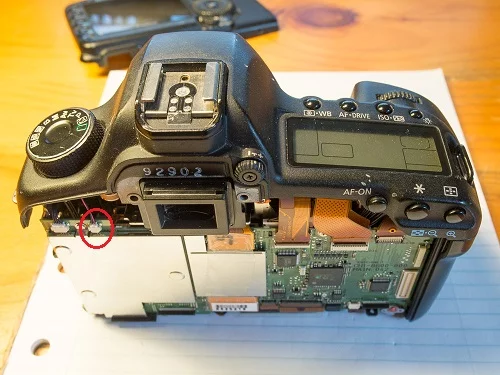

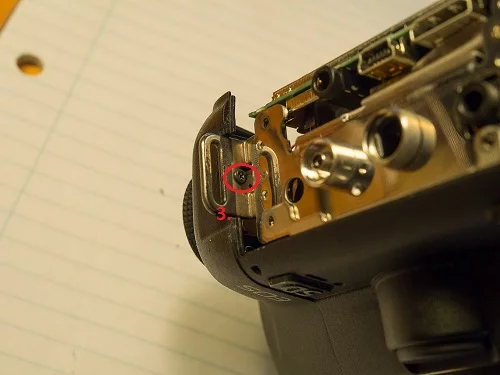

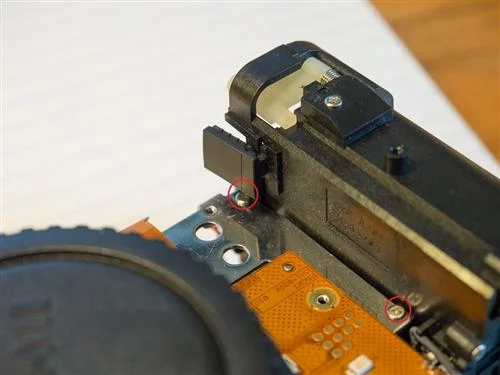

7. 상단 케이스 : 오른쪽 스트랩 마운트 옆에 하나의 나사와 왼쪽 스트랩 마운트의 아래쪽에 하나. 또한 뷰 파인더 디옵터를 제거하십시오. 메인 보드에 연결하는 리본 케이블이 하나 있습니다.이 탭에는 잠금 해제 용 팝업 탭이 있습니다.

8. CF 도어 : 실제로 제거해야하는지 확실하지 않습니다. 어쨌든 제거했습니다. 그립 측면에있는 나머지 2 개의 짧은 은색 나사.

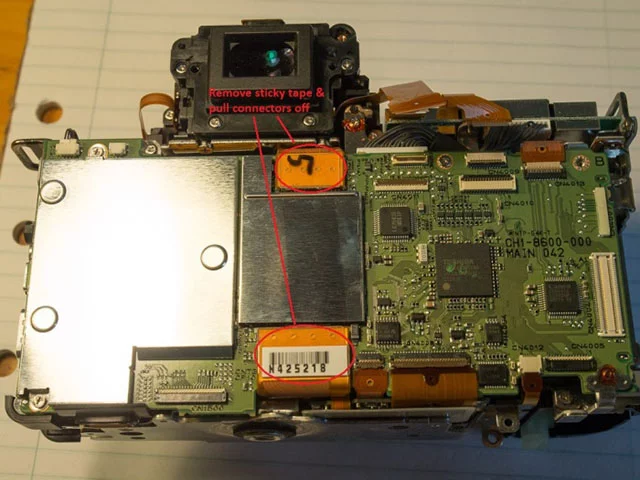

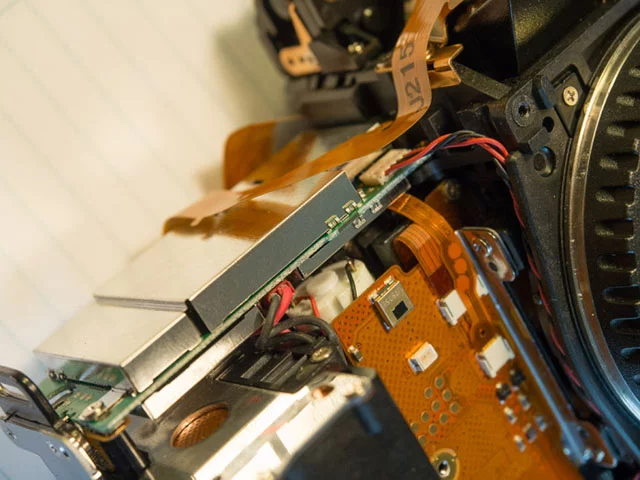

9. 메인 보드 : 나사를 제거합니다. 그 중 하나는 보드 하단의 넓은 리본 케이블 아래에 숨겨져 있습니다 (오른쪽에서 두 번째). 리본 케이블 중 2 개는 끈끈한 테이프가 위로 붙어있는 풀다운 커넥터입니다. 테이프를 제거하십시오. 나머지 리본 케이블 중 5 개는 플라스틱 팝업 릴리스가 있으며, 마지막 하나는 빼내야합니다. 4 핀 검정색 케이블이 보드 왼쪽 상단에 있습니다. 나는 면도기를 사용하여 쐐기로 고정해야합니다. 또한 메인 보드 뒷면에 연결된 회색 케이블 묶음이 있습니다.

10. 바닥 판 : 나사 6 개, 검정색 플라스틱 탭으로 덮을 수 있습니다.

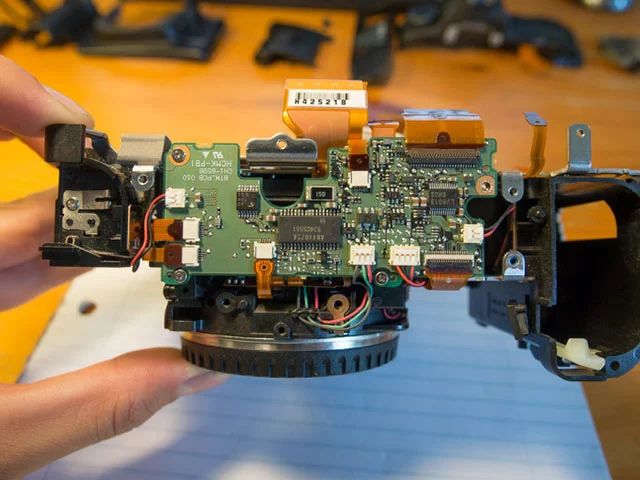

11. 밑면 보드 : 카메라 뒷면의 나사 3 개가 짧은 나사입니다. 커넥터에 가능한 한 가깝게 와이어를 위로 당겨서 커넥터 위에 손가락을 대고 연결 해제하여 쉽게 분리 할 수있는 커넥터 (2x2 핀, 1x3 핀 및 1x4 핀)를 찾았습니다. 다시 조립할 때 다시 소켓에 밀어 넣어 다시 연결하십시오. 또한 분리 할 5 개의 리본 케이블 연결이 있습니다. 가장 큰 커넥터는 커넥터에 검정색 플라스틱 탭이있어서 리본 케이블을 분리 할 때 뒤집어서 사용해야합니다.

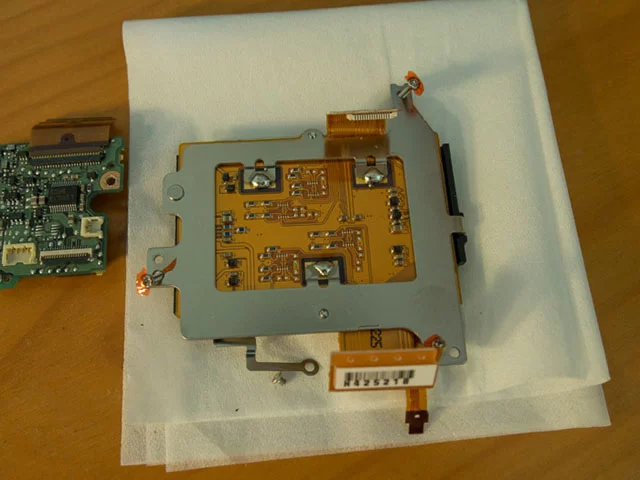

12. 센서 유닛 : 섬세한 표면에 먼지가 묻거나 긁히지 않는 곳에 보관하십시오. 세 개의 나사 (접착제로 고정)는 torx T7 나사입니다. 또한 나사를 풀 수있는 금속 스트랩이 있습니다.



13. 상단 회로 보드 : 3 개의 동일한 나사. 1x4 핀 및 2 핀 커넥터.

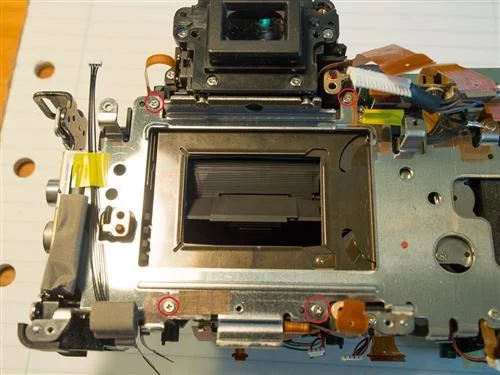

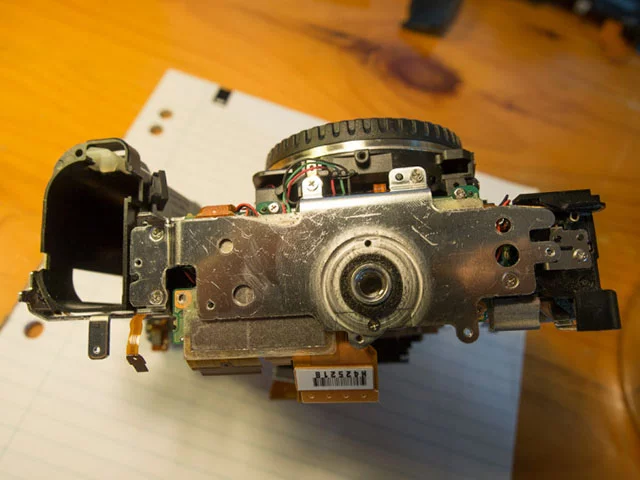

14. 금속 섀시 : 6 개의 동일한 나사, 뒷면에 4 개, 그립 근처에 전면에 2 개. 앞면의 아래쪽 나사는 검은 색 고무 탭으로 막혀있을 수 있습니다. 그런 다음 섀시를 미러 박스 / 셔터에서 분리 할 수 ​​있습니다. 분리하려면 약간의 설득이 필요할 수 있습니다.

15. 셔터 장치 : 두 개의 리본 케이블을 제거하십시오. 작은 케이블은 다시 들어가기가 어렵습니다. 3 개의 동일한 나사를 사용하여 제거하십시오. 교체 용 장치에는 전선이 모터에 연결되어 있지 않습니다. 그렇다면 이전 장치의 납땜을 제거하고 접착제로 붙인 극에서 분리 한 후 새 셔터 장치에 연결하십시오.



16. 다시 조립하십시오! 모든 것을 반대로하십시오.

죄송 합니다만 세부 사항을 놓친 경우이 단계는 사실 이후 작성되었지만 누락 된 부분은 매우 분명해야합니다. 이 순서대로 구성 요소를 제거하고 나사가 어디에 있는지 기억하십시오!
