서피스 프로 4 분해 사진



마이크로소프트 서피스 프로 4 태블릿의 분해 사진입니다.





12.3인치 2736x1824(267ppi) IPS 디스플레이

스카이레이크 코어 M3(4M 캐시, 2.2GHz)부터 코어 i7(8M 캐시, 3.8GHz)까지

4/8/16GB DDR3L 1600Mhz 메모리

128GB/256GB/512GB/1TB PCIe NVMe SSD

8백만 화소 후면 카메라에 1080p 녹화, 5백만 화소 전면 카메라

USB 3.0, 마이크로 SD, 미니 디스플레이포트, 서피스 커넥트 차징 포트

802.11a/b/g/n/ac 듀얼 밴드 WiFi, 블루투스 4.0





X레이로 본 구조입니다. 구성이 대충 보이네요.

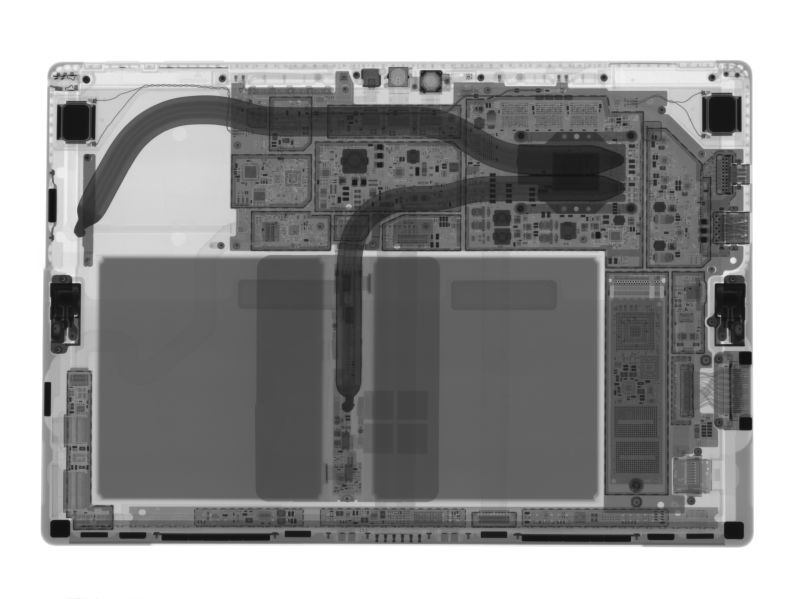

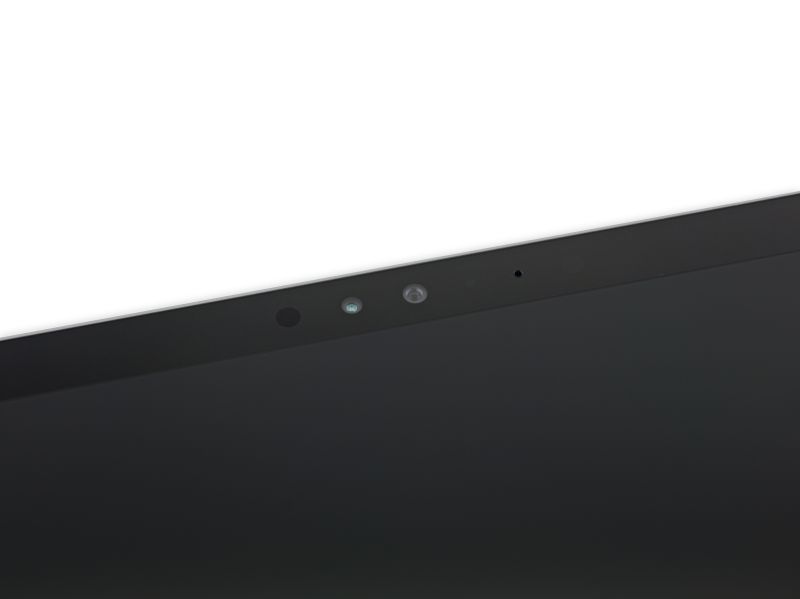

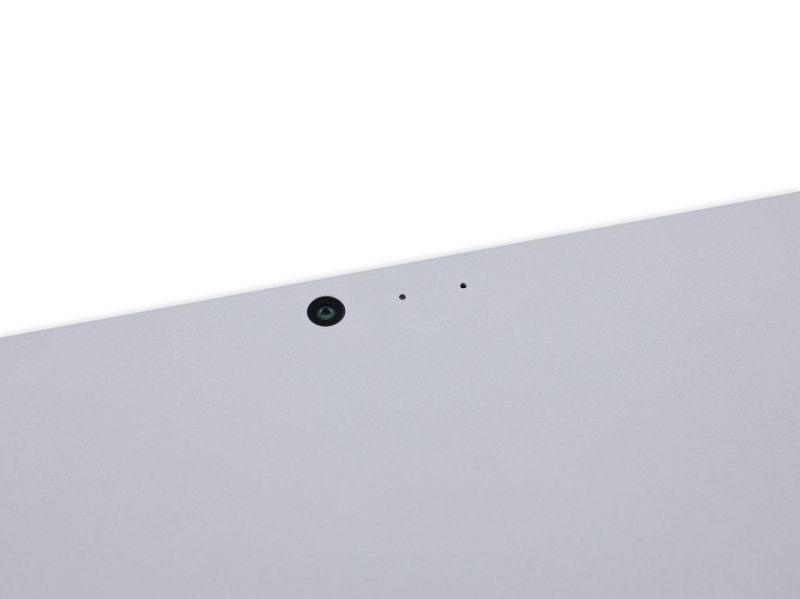

카메라와 마이크.





8백만 화소 카메라, 스테이터스 LED, 마이크.





카메라 부분을 X레이로 관찰.

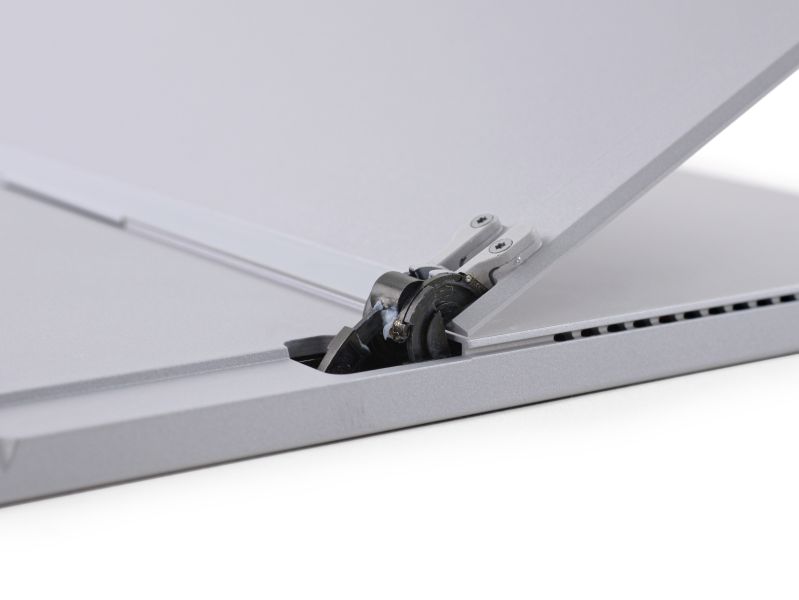

킷스탠드의 힌지입니다.

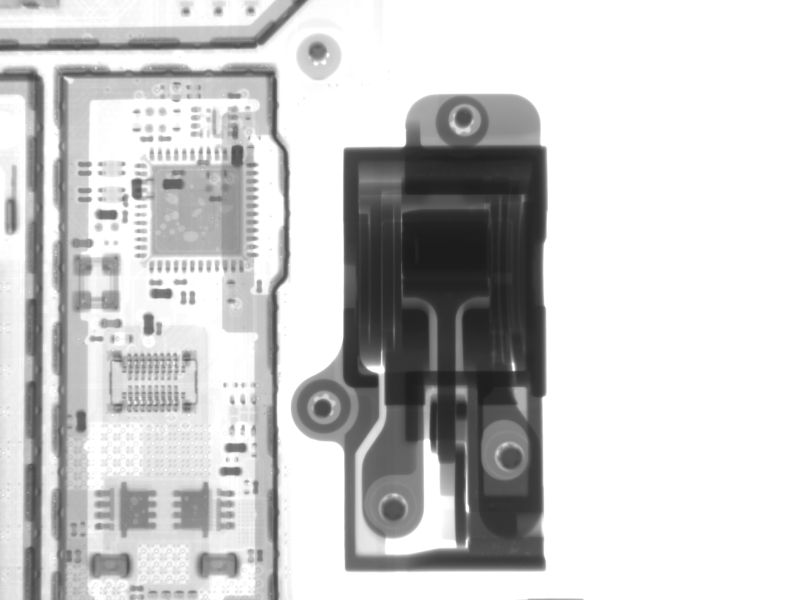

힌지의 구조.

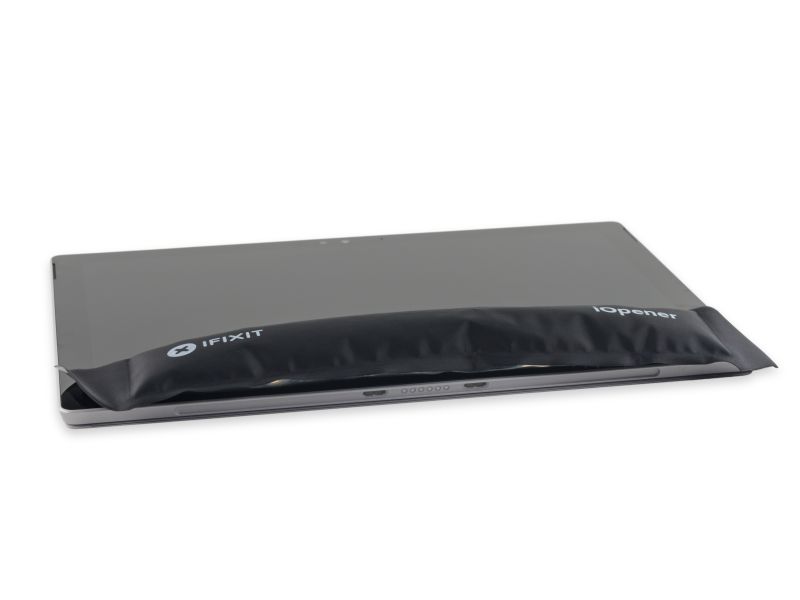

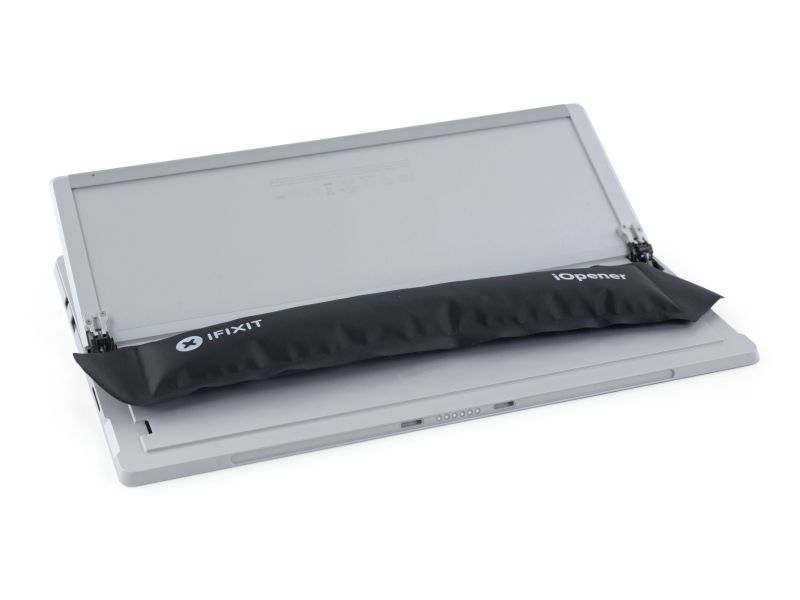

따뜻하게 지져줍시다.

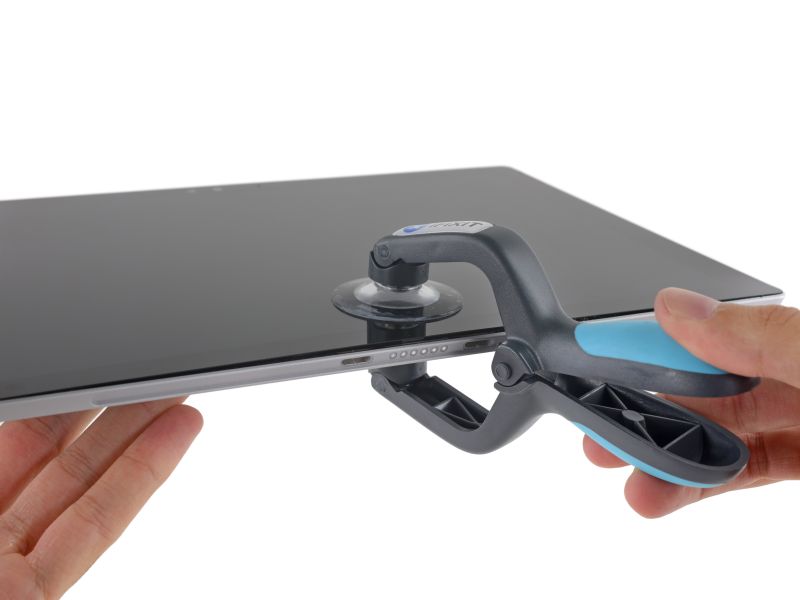

벌려줍시다.

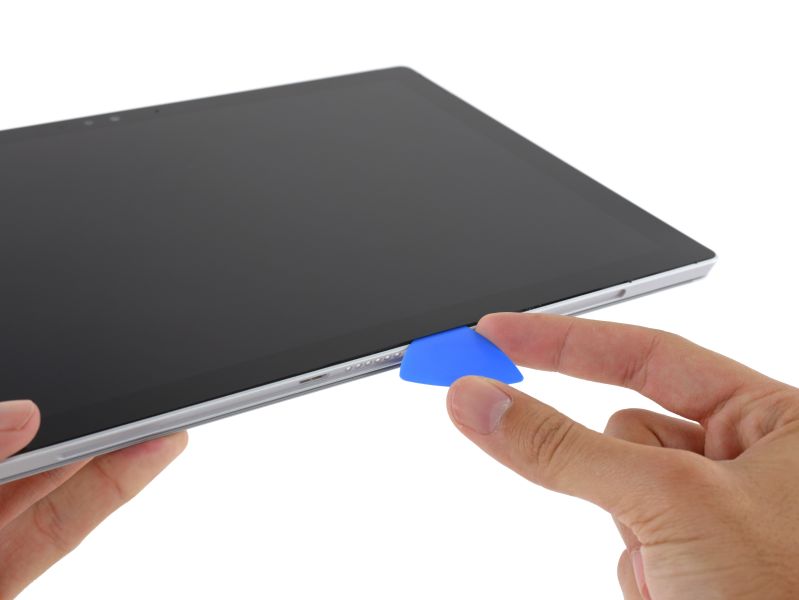

사이를 쑤셔줍시다.

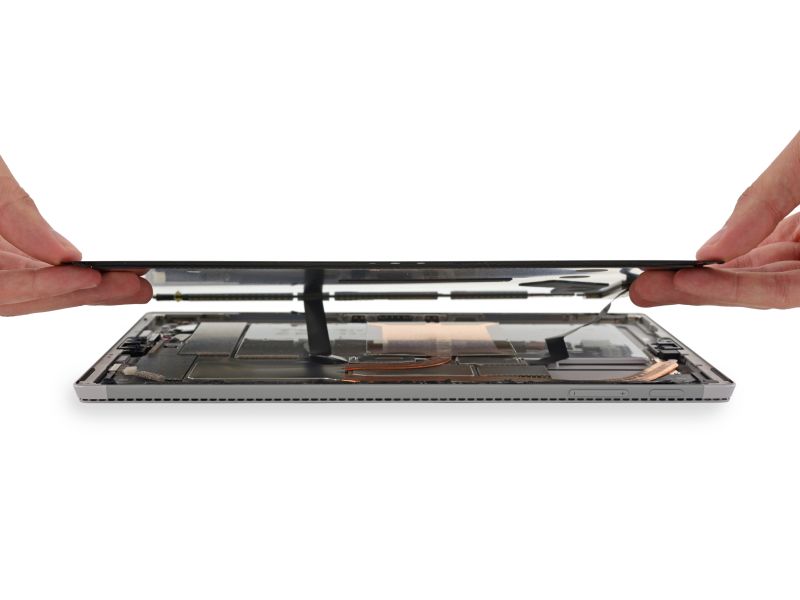

조심스럽게 분리합니다.

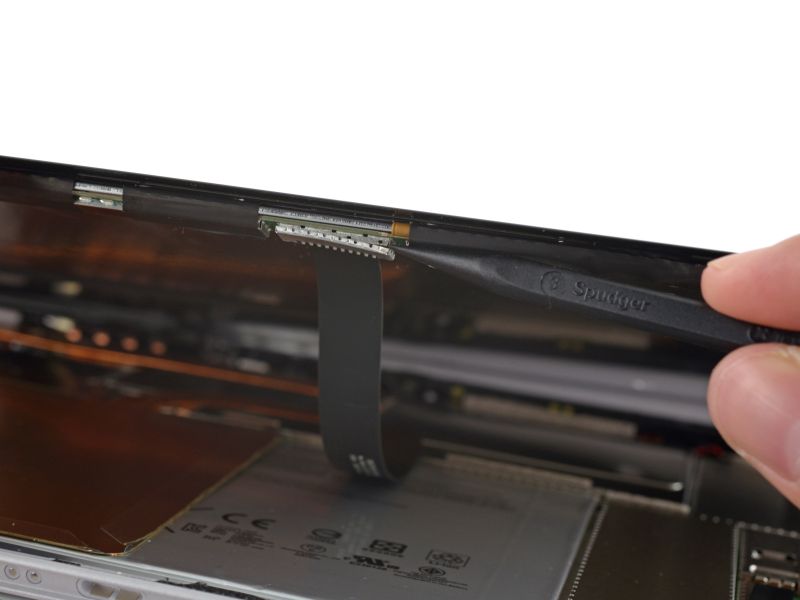

스크린을 연결한 케이블을 분리.

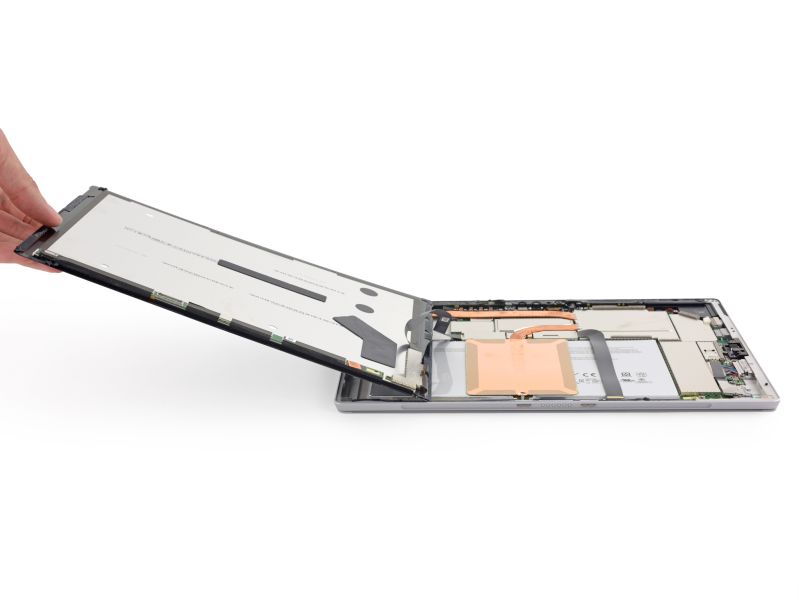

그럼 이제 떼어낼 수 있습니다.

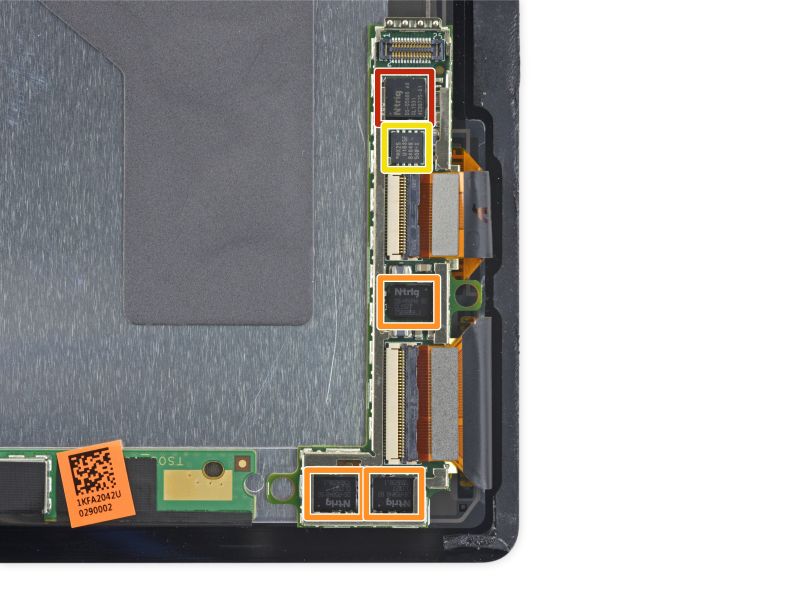

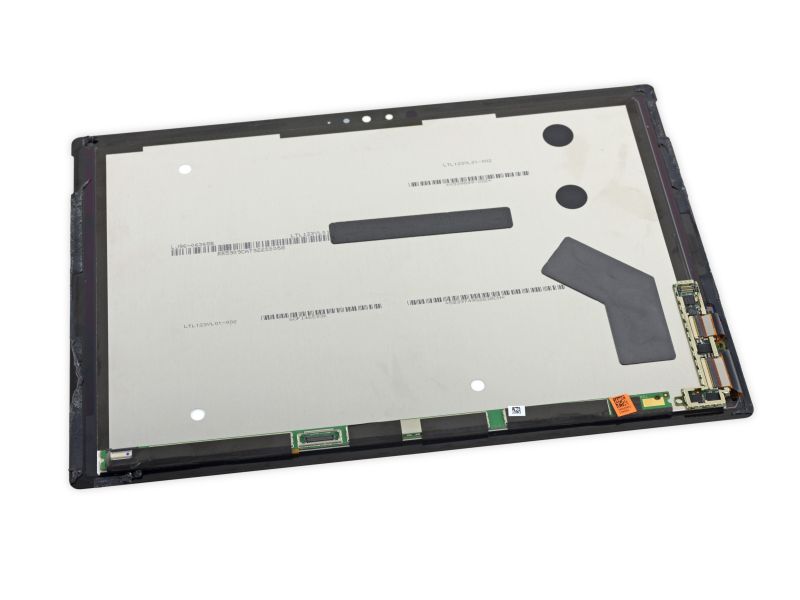

스크린 패널입니다.





빨간색은 N-trig DS-D5000 A1

주황색은 N-trig DS-A5048 B2

노란색은 매크로닉스 MX25U1635F 1.8V 16Mb MXSMIO 시리얼 플래시 메모리





빈 부분이 보이네요. 고급형 모델에는 여기에 다른 쿨러가 들어갔을지도.

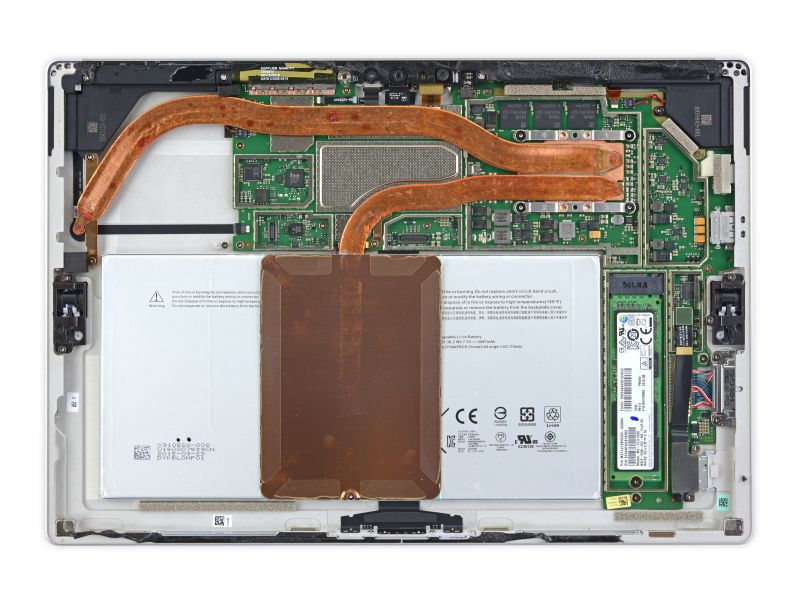

알루미늄 실드를 떼어냈습니다.





먼저 SSD부터 떼어낼까요.

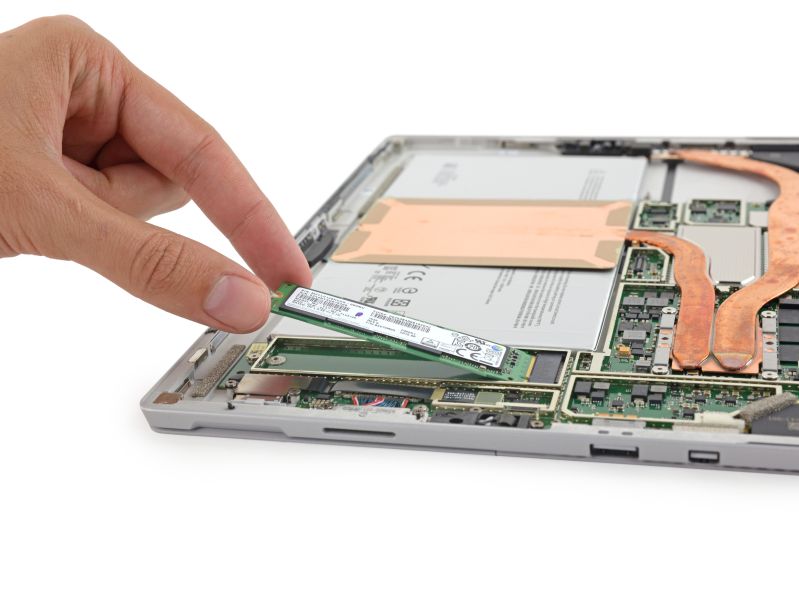

SSD를 분리합시다.

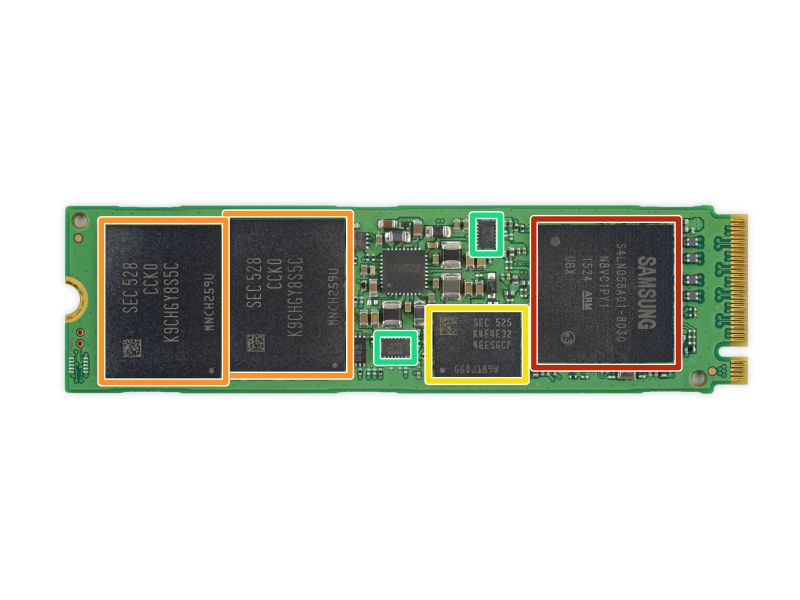

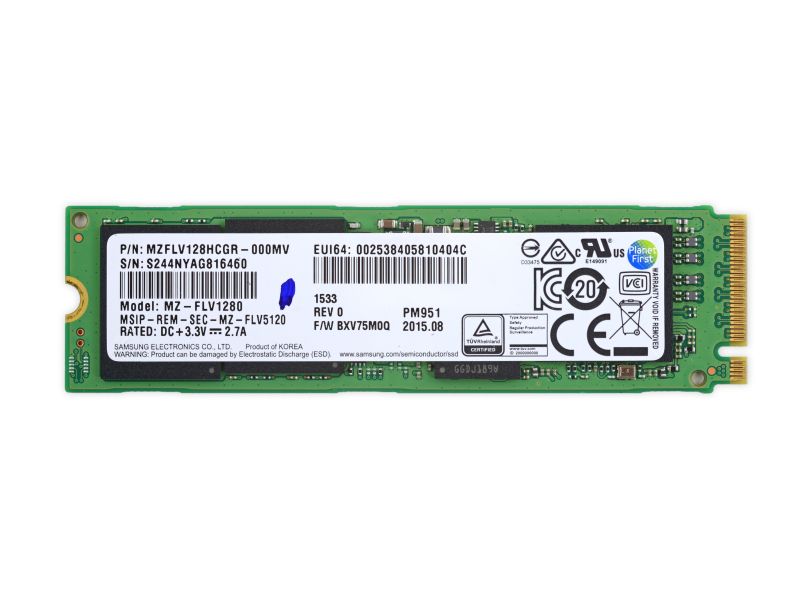

삼성의 PM951. 용량 128GB입니다.





빨간색은 삼성 S4LN058A01 PCIe 3.0 x4 AHCI 플래시 컨트롤러(맥북 에어 13인치 2015년 모델에 들어감)

주황색은 삼성 K9CHGY8S5C 64GB NAND 플래시

노란색은 삼성 SEC 525 K4E4E32

청록색은 텍사스 인스트루먼트 TPS22966 5.5V, 6A, 16mΩ, 2 채널 로드 스위치

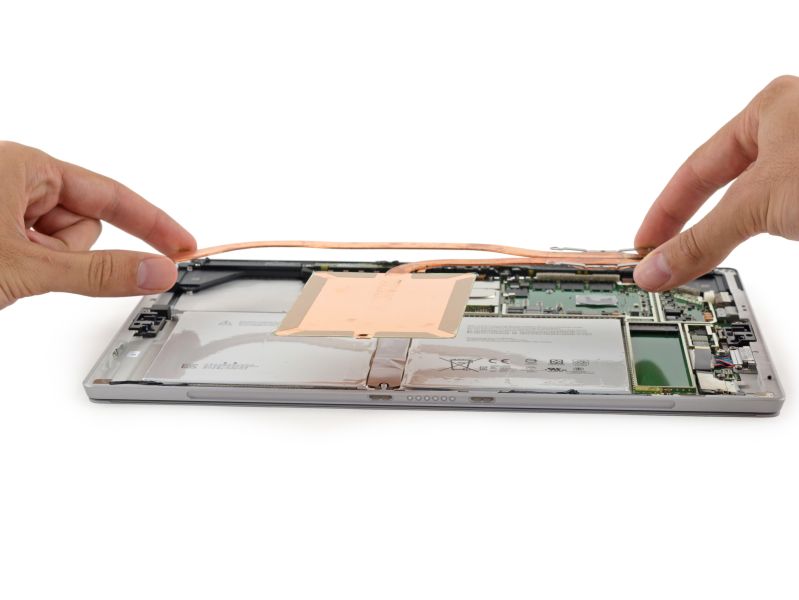

방열판과 히트파이프를 떼어냅니다.

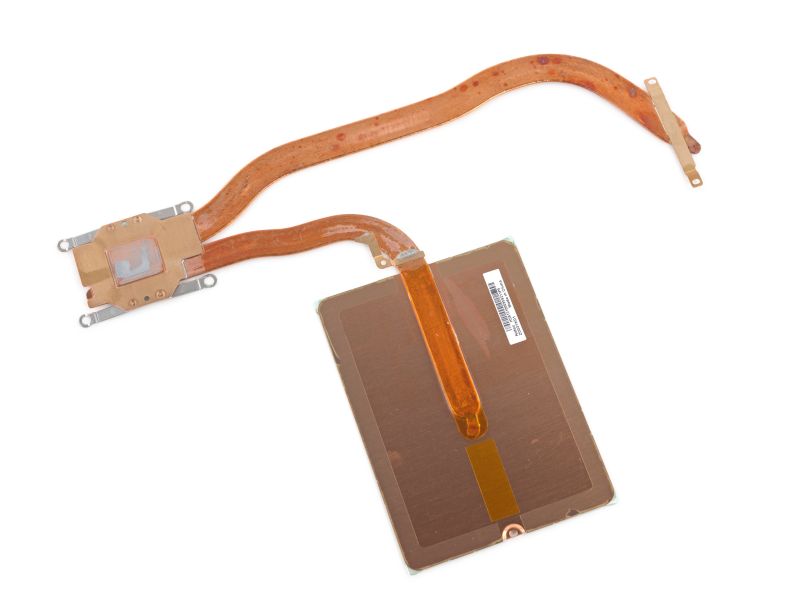

CPU의 열을 히트파이프를 통해 거대한 구리 방열판으로 전달합니다.

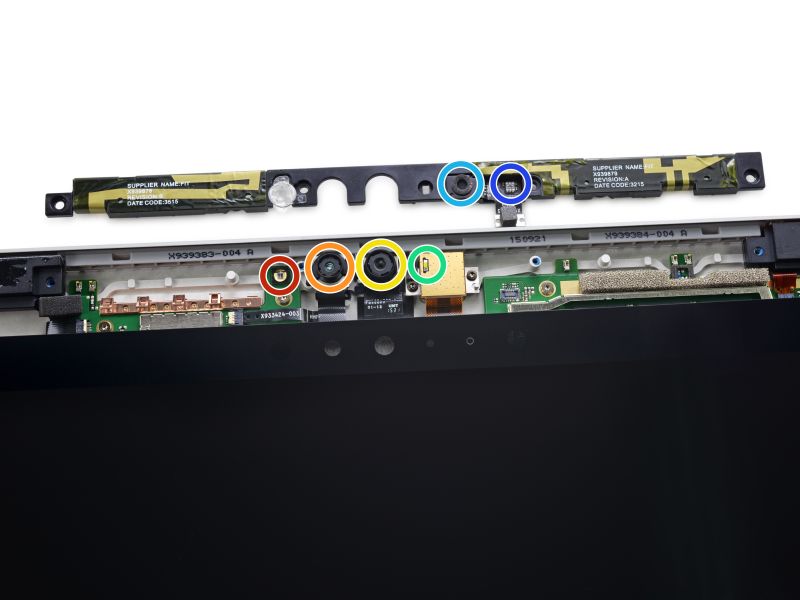

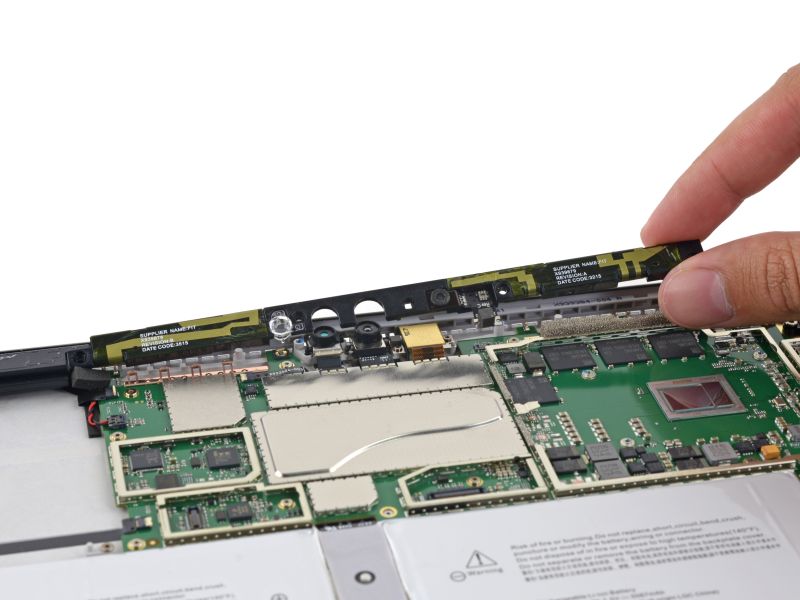

카메라와 센서를 분리합시다.





빨간색은 적외선 이미터

주황색은 전면 카메라

노란색은 적외선 카메라

청록색은 프라이버시 라이트 LED

파란색은 마이크

남색은 광량 센서

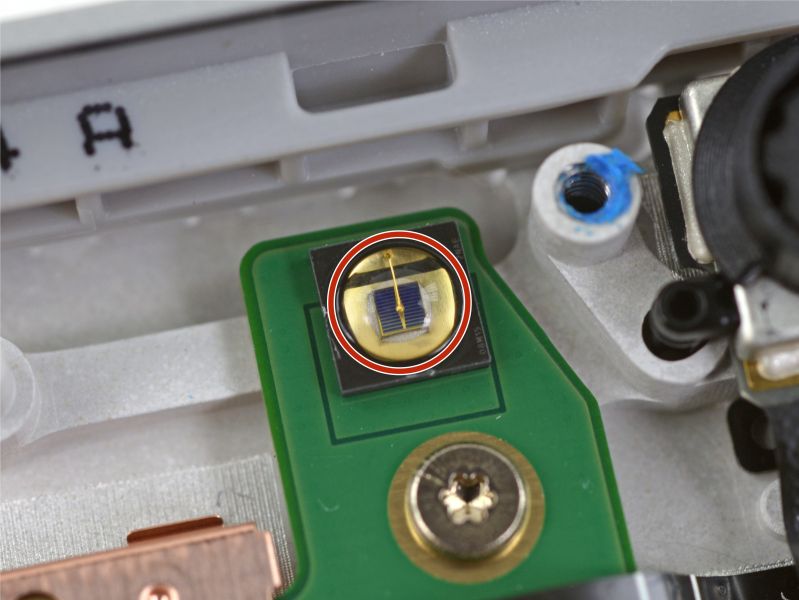

IR 프로젝터

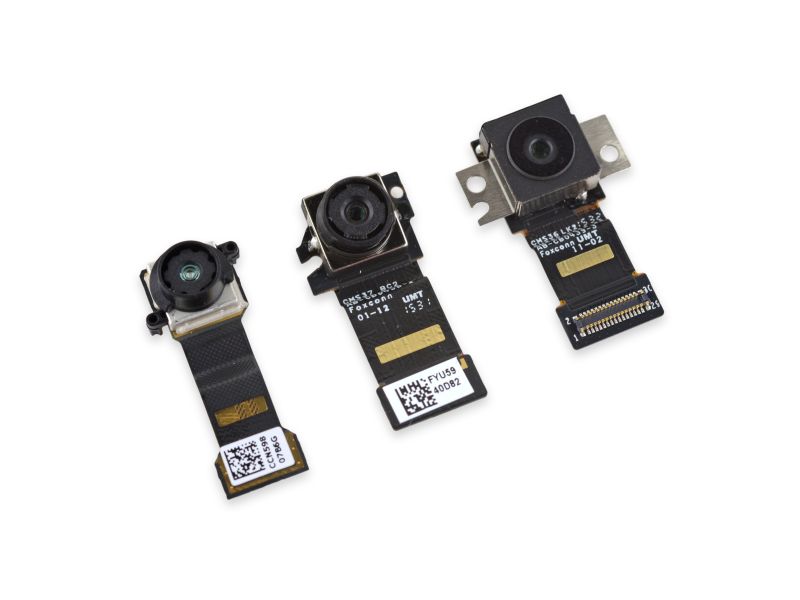

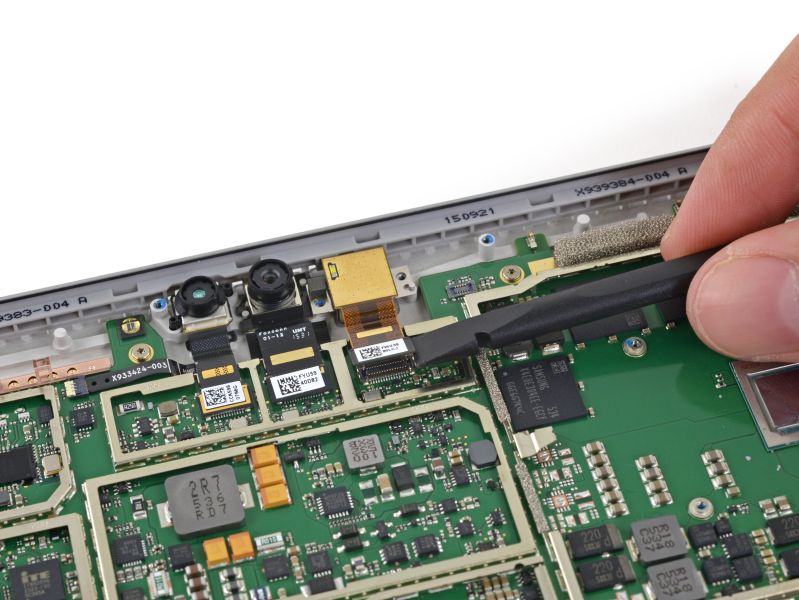

이제 카메라를 분리해 봅시다.

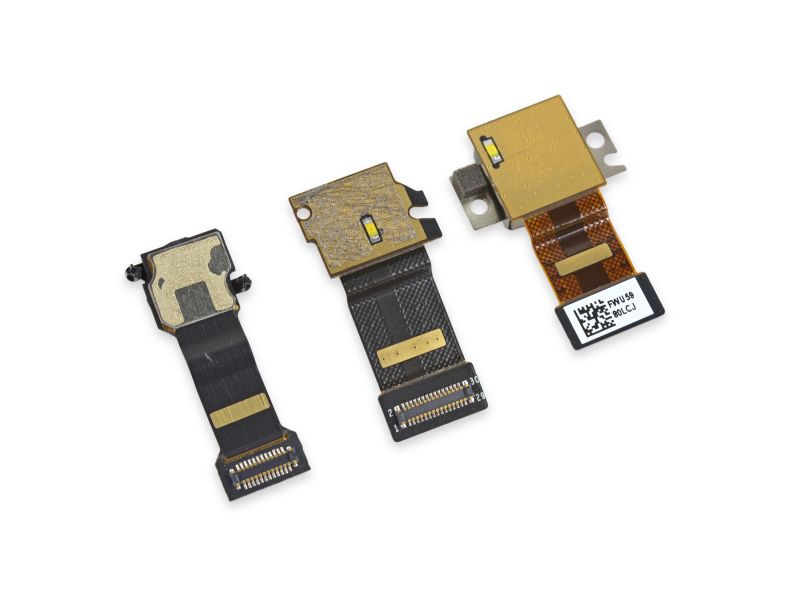

5백만 화소 전면 카메라

적외선 얼굴 인식 보조 카메라

8백만 화소 후면 카메라





뒤집어서.

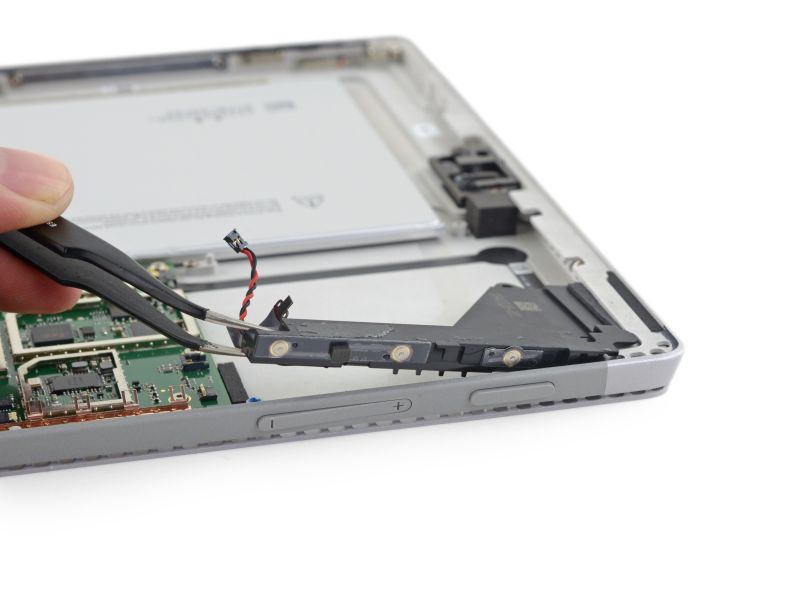

아래쪽의 스피커를 분리합시다.

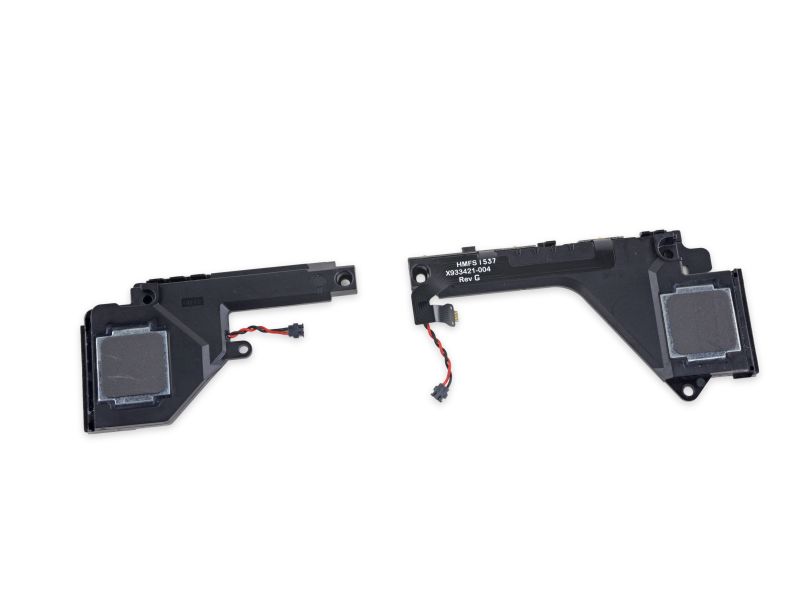

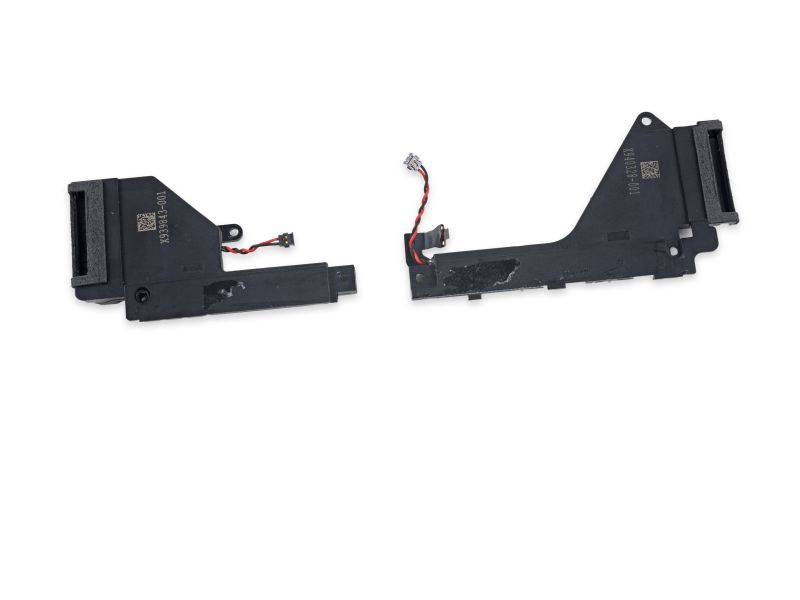

두개의 스테레오 스피커





뒤집어서.

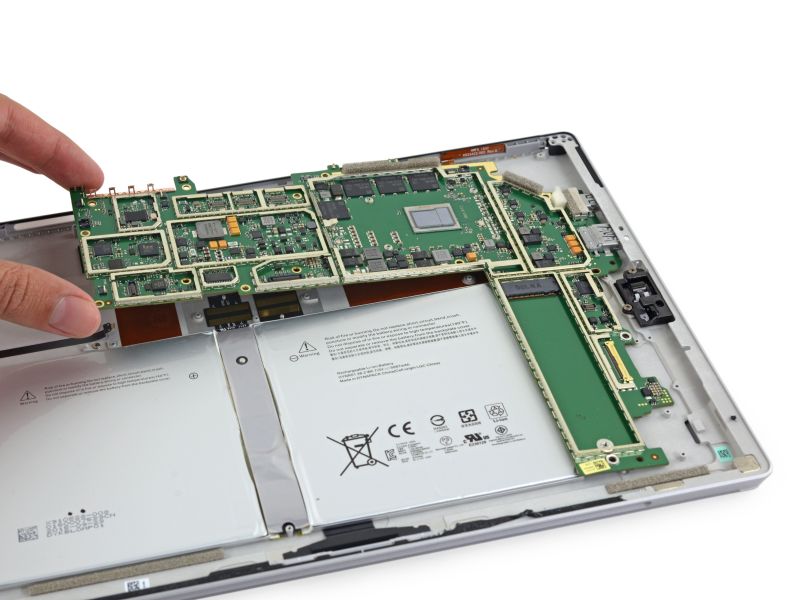

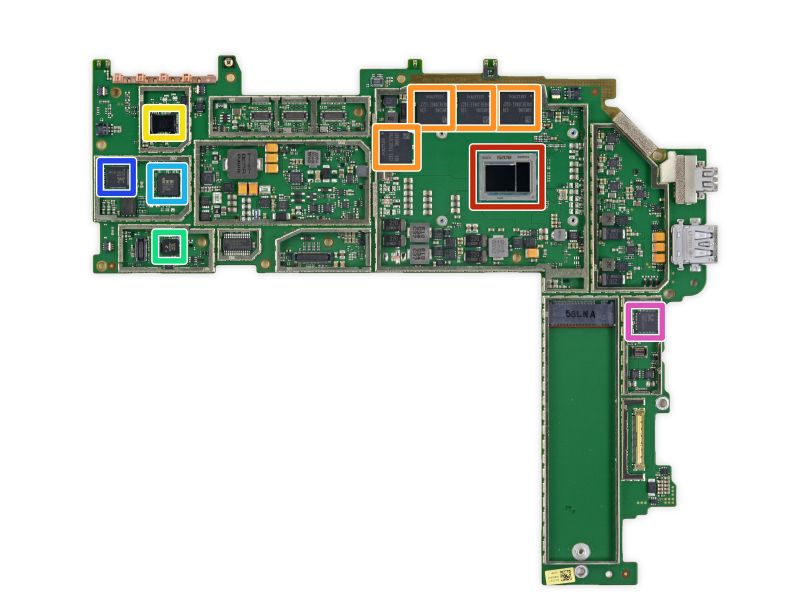

이제 기판을 볼 차례입니다.





빨간색은 인텔 SR2EN 코어 m3-6Y30(4M 캐시, 최고 클럭 2.20 GHz)
주황색은 삼성 K4E8E304EE-EGCF 8Gb LPDDR3(1GB 용량이 4개니 총 4GB)

노란색은 마벨 Avastar 88W8897 802.11ac, NFC, 블루투스 SoC

청록색은 프리스케일 Kinetis KL17 MKL17Z256VFM4 48 MHz ARM Cortex-M0+

하늘색은 ITE IT8528VG

남색은 리얼텍 ALC3269 오디오 코덱

분홍색은 리얼텍 RTS5J04 마이크로 SD 카드 리더 컨트롤러

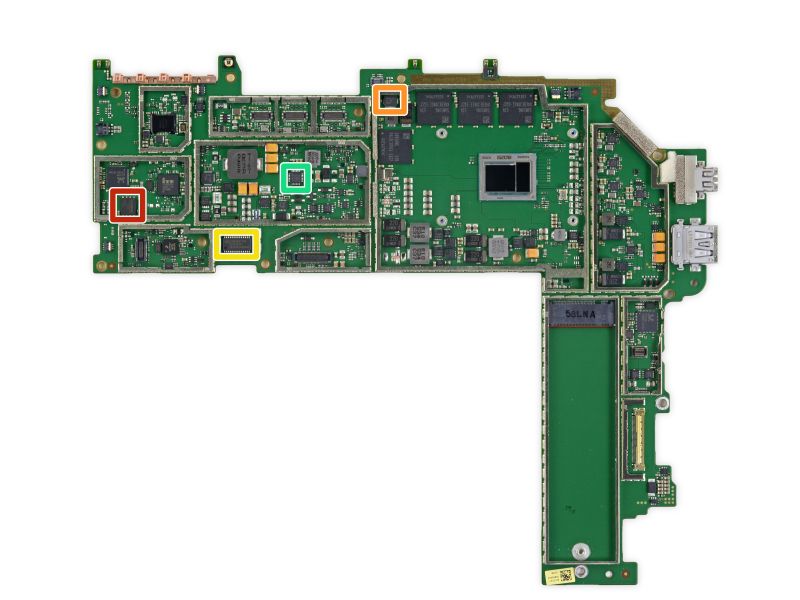

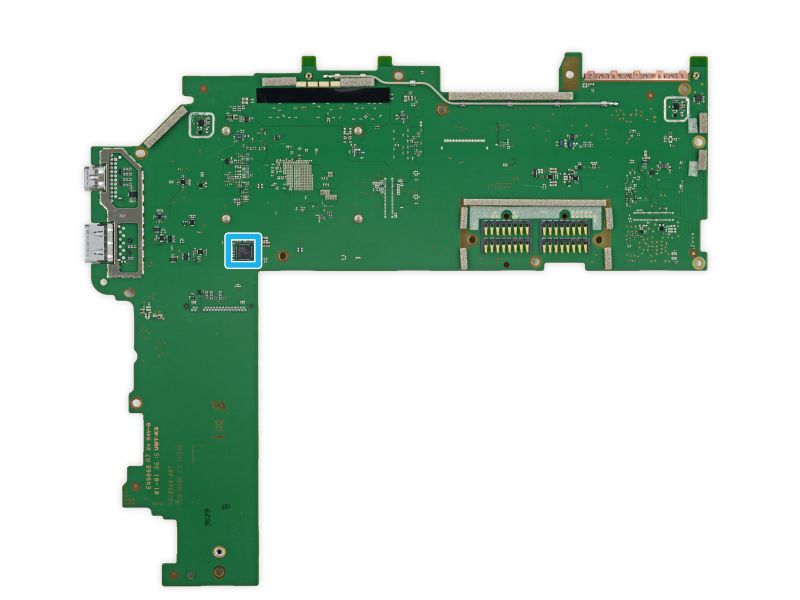

빨간색은 윈본드 25Q128FV 시리얼 NOR 플래시

주황색은 텍사스 인스트루먼트 TPS51367 내장 FET 컨버터

노란색은 인피니언 SLB96659TT20 보안 플랫폼 모듈

청록색은 Monolithic Power Systems MP3388S 50V, 8 스트링 스텝 업 화이트 LED 드라이버





Intersil ISL95857 1+2+1 전압 레귤레이터, CPU 전원 공급용.





배터리의 등짝을 지져줍시다.

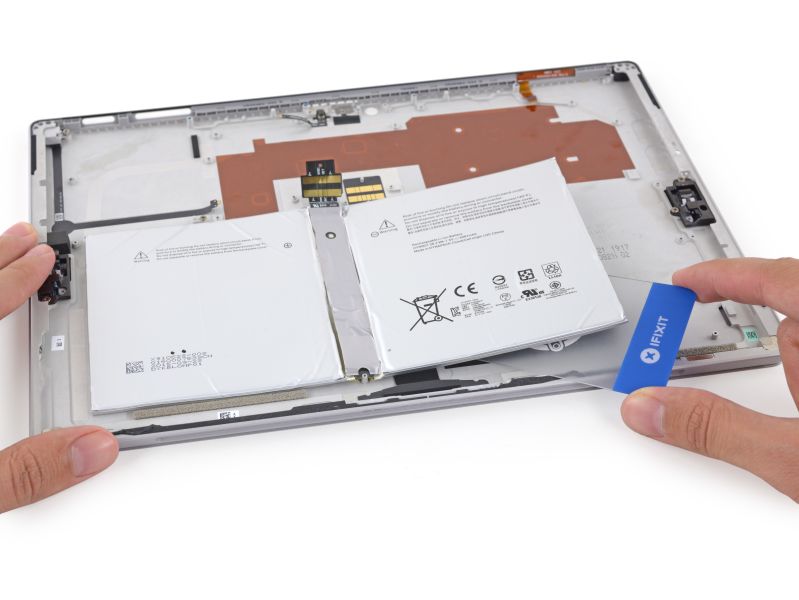

배터리를 꺼냅니다.

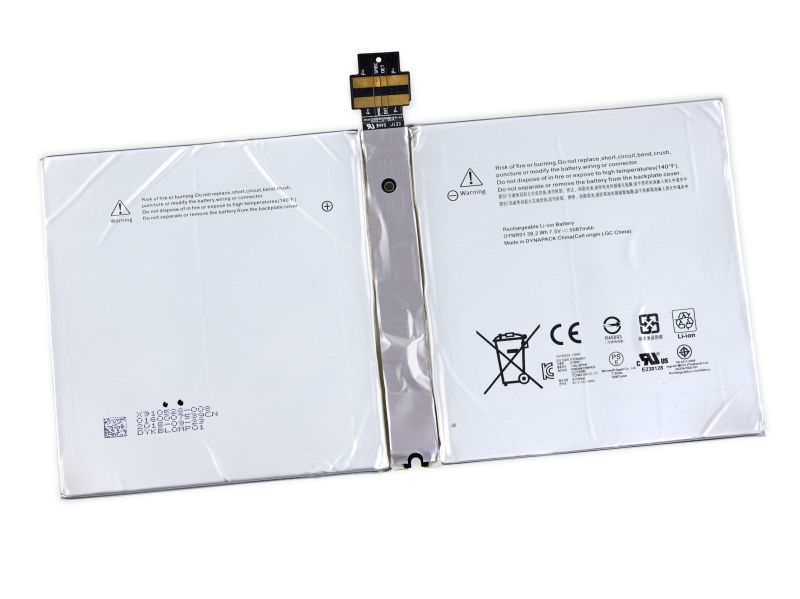

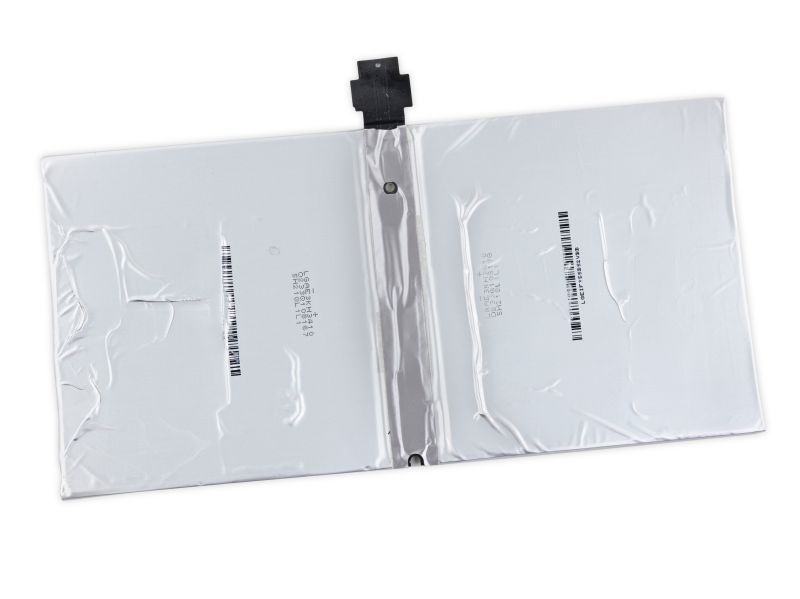

38.2Wh, 7.5V의 5087mAh 배터리입니다.





서피스 프로 3보다 9% 정도 용량이 늘었네요.





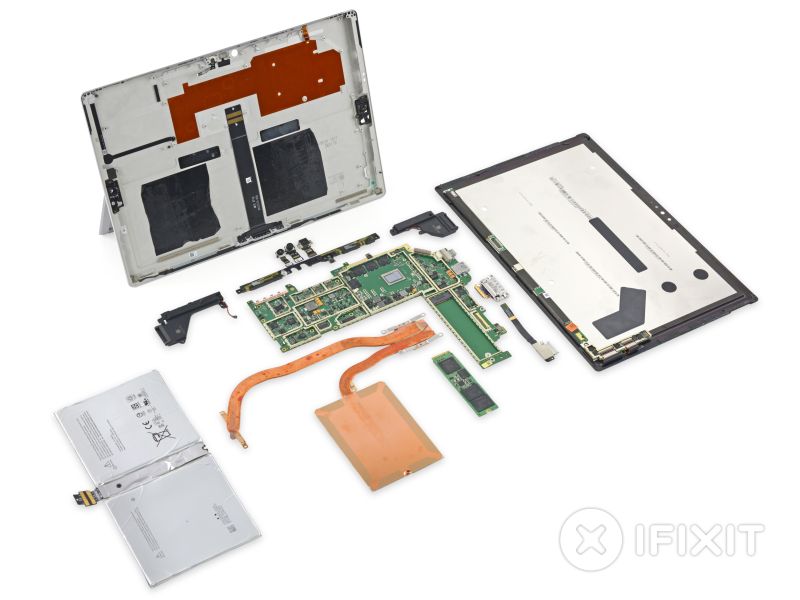

SSD 교체가 가능하고 배터리는 납땜돼 있지 않으나 강력한 접착제로 붙였습니다. 그리고 디스플레이가 표준 커넥터를 쓰지 않았고 접착제도 많이 써 분해가 어렵습니다. 전면 유리와 붙이기까지 했지요. 많은 부품들의 고정에 접착제를 쓰기도 했습니다.
